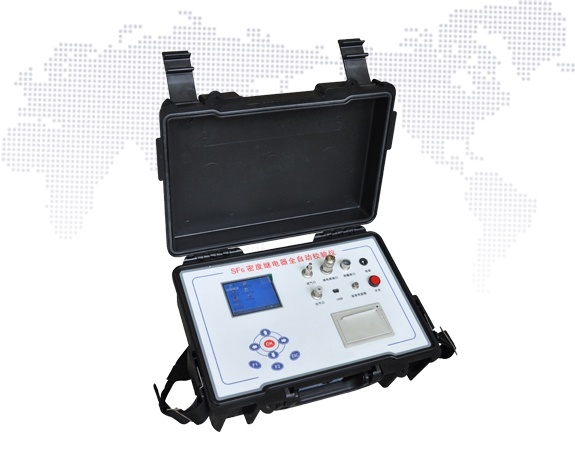

GDJD-3A SF6氣體密度繼電器全自動校驗儀采用嵌入式微機技術，選用進口高性能壓力、溫度傳感器。能實現測量過程全自動，運用先進的SF6氣體壓力和溫度之間關系的數學模型，能自動進行標準換算。特別適用于電力系統中SF6氣體產品的生產、安全運行、預試以及維護。徹底解決了SF6氣體密度繼電器現場校驗難的問題。

　　SF6開關是電力系統廣泛使用的高壓電器，SF6開關的可靠運行已成為供用電部門最關心的問題之一。SF6氣體密度繼電器是用來監測運行中SF6開關本體中SF6氣體密度變化的重要元件，其性能的好壞直接影響到SF6開關的運行安全。現場運行的SF6氣體密度繼電器因不常動作，經過一段時期后常出現動作不靈活、觸點接觸不良等現象，有的還會出現密度繼電器溫度補償性能變差，當環境溫度突變時常導致SF6密度繼電器誤動作。因此DL/T596-1996《電力設備預防性試驗規程》規定：各SF6開關使用單位應定期對SF6氣體密度繼電器進行校驗。從實際運行情況看，對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。

　　主要功能：

　　閉鎖回復值校驗：繼電器指針為零位時，緩慢勻速充氣，記錄繼電器閉鎖動作時壓力值并進行標準換算

　　報警回復值校驗：繼續緩慢勻速充氣，記錄繼電器報警動作時壓力值并進行標準換算

　　超壓回復值校驗：繼續緩慢勻速放氣，記錄繼電器超壓報警時壓力值并進行標準換算

　　超壓值校驗：繼電器內壓力值高于報警回復值時，緩慢勻速放氣，記錄繼電器報警信號時壓力值并進行標準換算

　　閉鎖值校驗：繼續緩慢勻速放氣，記錄繼電器閉鎖信號時的壓力值并進行標準換算
