GDUVI-41日盲型紫外成像儀采用日盲技術，將可見光、紫外光雙光路同時成像，通過兩路圖像的實時同步融合來實現對紫外發光位置的定位，可全天候進行檢測。其中視頻顯示可單獨顯示紫外視頻和可見光視頻，或者疊加后的合成視頻，可對選定范圍的紫外光點進行計數，提供測量數據。
GDUVI-31全日盲型紫外成像儀是最新一款強大的雙視場照相、攝像型雙通道紫外成像儀。本產品主要采用了紫外探測技術、日盲紫外濾光片技術、光學技術和融合算法技術，利用日盲紫外波段（240-280nm）信號，可以在全日光下，排除背景的干擾，探測到電暈產生的微弱信號。通過紫外與可見光譜的融合，能實現紫外/可見光雙光譜成像，并對電暈位置進行形象、直觀的準確定位。

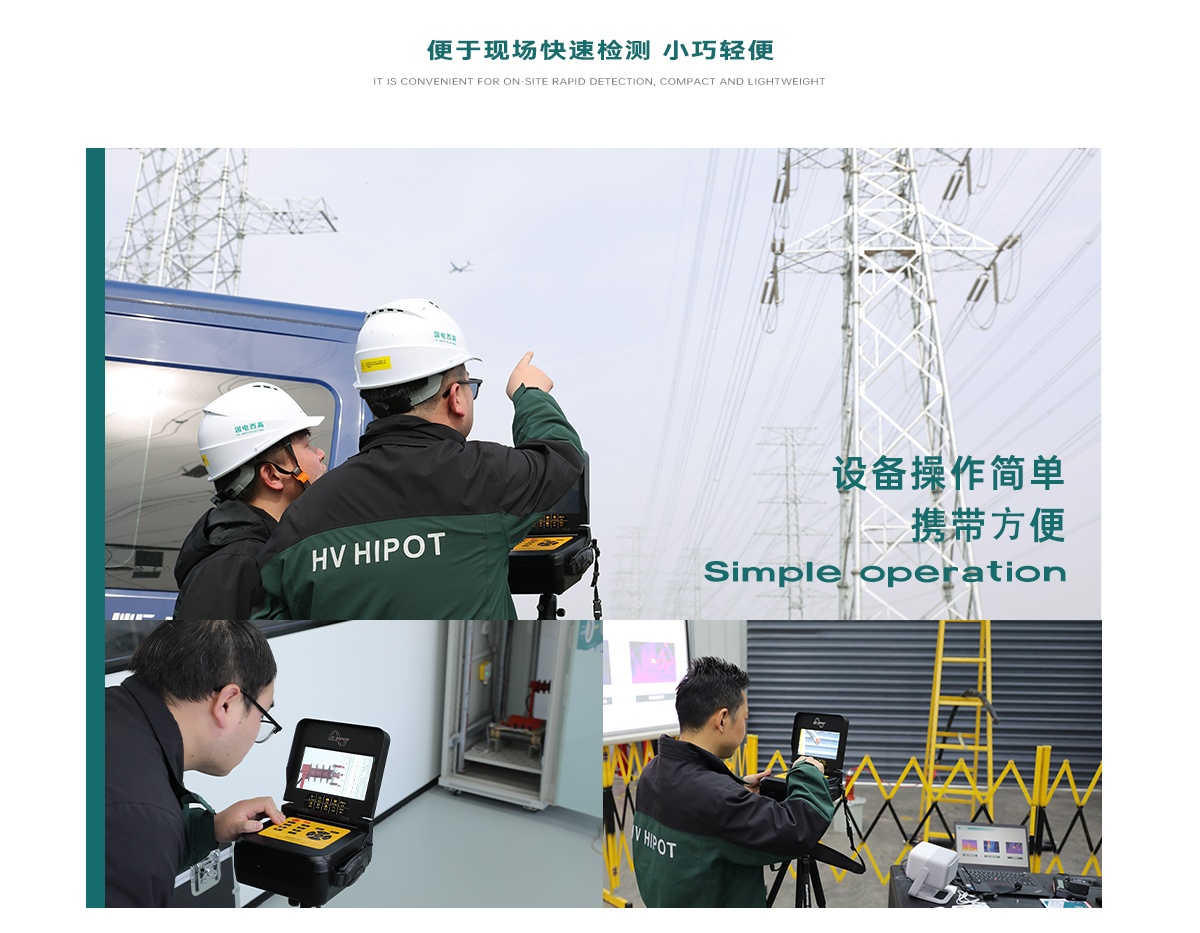

日盲紫外紫外成像儀可以對電暈進行精準的定位，指示問題位置，評估受測體情況及其嚴重性程度，可以全天候的輔助巡檢人員對電力、電器、工廠、鐵路等線路、設備進行巡檢。
|
GDUVI-31 全日盲型紫外成像儀 |
GDUVI-41 全日盲型紫外成像儀 |
|||
|
紫外光通道特性 |
功能選項 |
參數說明 |
||
|
波長范圍 |
240 ~280 nm |
特性參數 |
紫外光靈敏度 |
2.0x 10-18watt/cm2 |
|
最小放電靈敏度 |
1Pc/10m |
響應波段 |
240-280nm |
|
|
最小無線電電壓探測靈敏度 |
3.6dBμV (RIV) @ 10m |
靈敏度（典型最大）（lux） |
≤0.0005（F1.8，50IRE）fps |
|
|
最小紫外光靈敏度 |
2.0×10-18watt/cm2 |
靈敏度（典型）（lux） |
≤0.28（F1.8，50IRE）fps |
|
|
聚焦及距離 |
自動聚焦、3m~ ∞ |
紫外/可見光疊加精確度 |
＜1.0mrad |
|
|
雙視場角 |
13.3°×10.6°（廣角）和 5°×3.75°（長焦） |
視場角 |
6.60*3.70 |
|
|
可見光通道特性 |
紫外變焦 |
2倍、4倍、8倍 |
||
|
聚焦距離 |
3m~∞ |
可見變焦 |
20倍光學、12倍數字 |
|
|
可見光最小靈敏度 |
0.1 Lux |
聚焦范圍 |
＜0.5米至無限遠 |
|
|
聚焦 |
自動聚焦 |
聚焦類型 |
自動聚焦、手動聚焦 |
|
|
顯示 |
疊加顯示 |
紫外可見融合、僅紫外圖像、僅可見光圖像 |
||
|
顯示模式 |
紫外圖像、可見光圖像、疊加圖像 |
儀器設置 |
增益（0-100%），聚焦（可見光），日期/時間 |
|
|
疊加精度 |
≤1mrad |
內置傳感器 |
溫度、濕度、GPS（選配） |
|
|
屏幕類型 |
5 英寸透射防太陽光型 LCD 屏 |
存儲 |
TF卡，64GB |
|
|
屏幕亮度 |
450cd/㎡ |
視頻格式 |
AVI（H.264壓縮） |
|
|
屏幕分辨率 |
640×480 |
存儲容量 |
2000+圖像或＞2小時視頻/GB |
|
|
狀態信息顯示 |
電量、存儲卡、增益、計數、日期、功能、聚焦模式 |
圖像顯示 |
成像模式 |
紫外光、可見光、融合模式 |
|
控制盒操作 |
狀態顯示 |
當前功能、紫外光子數、電池電量、日期與時間。 |
||
|
工作模式 |
實時、休眠、關機 |
顯示屏 |
7英寸高清顯示屏 |
|
|
工作時長 |
24 小時連續工作，無明顯發熱、無需制冷 |
電源 |
電池類型 |
內置鋰電池 |
|
控制輸入 |
一對一按鍵輸入 |
電池操作時間 |
＞2小時 |
|
|
存儲與回放 |
額定功耗 |
12W |
||
|
錄像功能 |
提供 |
主電源適配器 |
AC110-240V , 50-60HZ/ 19VDC 3.42A |
|
|
拍照功能 |
提供 |
環境參數 |
操作與存儲溫度 |
-20℃至+55℃ |
|
數字存儲 |
可插拔 32G TF 卡 |
保存溫度 |
-20℃至60℃ |
|
|
視頻格式 |
MP4 |
工作濕度 |
90%，無凝露 |
|
|
圖像格式 |
JPG |
物理保護 |
沖擊吸收外殼 |
|
|
回放功能 |
圖片/視頻 |
|
|
|
|
特性參數 |
|
|
|
|
|
探測器 |
自主研發軍事級高靈敏度、高增益探測器，壽命無衰減 |
|
|
|
|
圖像融合技術 |
數字濾波降噪，高精度圖像融合算法 |
|
|
|
|
電暈顏色 |
多種顏色可選 |
|
|
|
|
電源 |
|
|
|
|
|
電池 |
超高性能鋰電池 |
|
|
|
|
續航時間 |
≥4.5h |
|
|
|
|
外接電源 |
DC14.8V 12W |
|
|
|
|
環境參數 |
|
|
|
|
|
工作溫度 |
-20℃ — +55℃ |
|
|
|
|
物理參數 |
|
|
|
|
|
尺寸（長 寬 高） |
24.4×13.5×9.6 ㎝ |
|
|
|
|
重量 |
1.8kg |
|
|
|
