變頻串聯諧振耐壓試驗裝置的原理多年來，大電容量的電氣設備（如大型發電機組、電力變壓器、電力電容器、GIS、電力電纜等）在一定頻率范圍內的絕緣耐受與工頻耐壓具有一定的等效性，這樣就為利用變頻試驗裝置的電感與被試品的電容串聯產生諧振電壓來進行交流耐壓試驗提供了可能，且由于試驗裝置的勵磁電壓低、重量輕，非常方便于在施工現場使用?，F(xiàn)就變頻串聯諧振試驗裝置的原理、特點和在實際應用中的幾點體會進行闡述。

　　變頻串聯諧振耐壓試驗裝置的原理

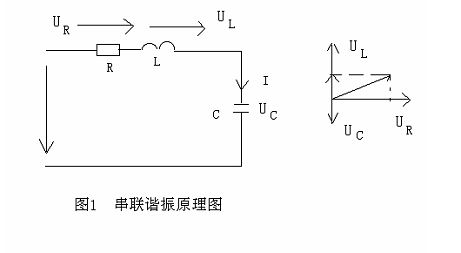

　　發生串聯諧振的基本原理是：在R-L-C電路中（如圖1所示）

　　變頻串聯諧振耐壓試驗裝置的原理

　　由電工知識得到：Uc=I/ωC，UL=I*ωL，UR=I*R，U=Uc+UL+UR，當LRC串聯回路中的感抗與試品容抗相等時，電感中的磁場能量與試品電容中的電場能量相互補償，試品所需的無功功率全部由電抗器供給，電源只提供回路的有功損耗。電源電壓與諧振回路電流同相位，電感上的電壓降與電容上的壓降大小相等，相位相反。由圖1可知，當ωL=1/ωc，回路的諧振頻率f=1/2π√LC，也就是說，電路發生串聯諧振，電源提供很小的勵磁電壓，試品上就能得到很高的電壓，電源頻率為諧振頻率。
