技術特點

隨著國內變電站電壓等級的逐步提高，目前電力部門SF6高壓斷路器的使用量大約以15%/ 年的速度增長，在高壓、超高壓及特高壓開關領域，SF6氣體幾乎成為唯一的絕緣和滅弧介質，但SF6高壓開關大多是安裝在室內，空氣流動較為緩慢，一旦SF6氣體發生泄露，容易造成局部缺氧，致使工作人員因缺氧窒息，對人員生命安全造成極大的安全隱患。因為絕緣程度降低，同時也對高壓斷路器的滅弧效果極大程度的降低，對斷路器本體造成損壞。因此一旦發現SF6氣體發生泄露，就必須采取相應的措施，準確尋找到泄漏點，對泄漏點進行修復，及時消除高壓斷路器的安全隱患。

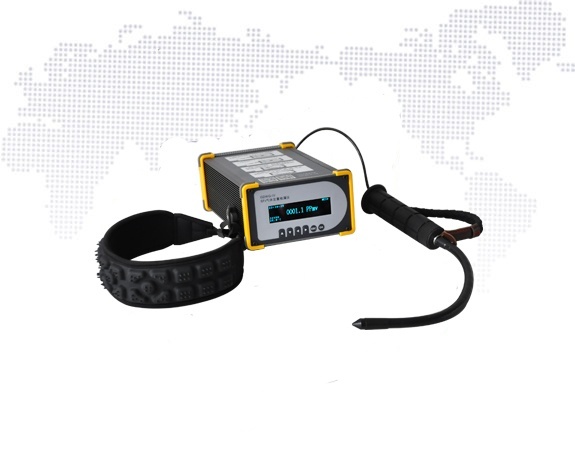

GDWG-IV便攜式紅外SF6氣體定量檢漏儀是一款高精度、高靈敏度的運用非分散紅外（NDIR）技術來定位和量化泄漏的泄漏探測器。主要應用于電力行業GIS和SF6充氣式設備的泄露檢測?？蓪F6氣體電氣設備進行定性及定量檢測。通過包扎法測出SF6氣體電氣設備的年泄漏率。同時該設備廣泛用于供電局、變電站、高壓開關公司、實驗室安全通風柜、科學試驗等多個領域的SF6氣體泄漏的檢測。

sf6氣體檢漏儀應用范圍

• 高壓開關設備
• 直升飛機轉子葉片
• 氣體輸送系統
• 檢測滅火器
• 建筑物通風率研究
• 檢測危險物
• 貯存容器

• 能對SF6電氣設備的泄露進行定性及定量的檢測。
• 能準確定位SF6氣體電氣設備的泄露故障點。
• 同屏SF6濃度值、溫濕度值、電池指示、時間、膜片泵狀態等多參數呈現。
• 獨具匠心的操作界面，簡潔實用的人機的交互方式，給用戶良好的視覺享受
• 采用非分散紅外（NDIR）技術，德國原裝進口品牌傳感器.
• 該sf6檢漏儀測試速度快，3s即可達到數據穩定狀態，數據重復性好。
• 帶溫度和壓力補償，可完美實現不同溫度和壓強環境下對氣體濃度的補償。
• SF6氣體單一響應，對其它任何氣體不響應，不會出現誤報情況。
• 非氣體接觸測量特性能保證任何濃度下都不會出現傳感器中毒現象。
• 傳感器恒溫室，能保證傳感器在任意環境溫度下不發生溫度漂移。
• 采用軍工OLED顯示屏，能保證強光直射條件下數據清晰可見。
• 秉承歐洲簡潔低耗的設計理念，經過軟硬件優化，內置鋰電，超長待機
• 產品體積小，可手持，也可以隨身佩戴。
• 在進行現場檢測工作時，操作人員可隨身佩戴進行爬高工作。
• 改進了之前型號彩屏陽光下看不清的缺陷，更適合現場人員使用。
• 聲光分段報警，保證現場操作人員在不需要看數據的條件下發現泄漏點。
• 測試管路可做長短任意調整，可根據實際情況選取合適的測量管路長度。
• 膜片泵吸采樣方式，保證測試氣路的密閉性。
• 采用俄羅斯軍工皮卡汀尼扣件組，氣囊式按摩防滑肩帶，更舒適的體驗感。
• 配有防滑手柄、蛇形探頭以及防跌落腕帶，保證用戶使用方便安全。
• 配送手機微信電力計算小程序，用于年泄露率的計算，只需填寫相關數據，自動計算出年泄漏率值，省去繁瑣的人工操作。
• 以濃度數據加上檢測時間的方式存儲數據，方便工作人員準確調出所需數據。能存儲超過8000組檢測數據值。
• 外殼優選航空高強度、全屏蔽、超輕型全鋁材質結構
• 外包裝采用高強度特殊工程塑料，防滑，防水，防塵，防爆
• 可支持切換中英文操作語言（選配）
• SF6氣體濃度單位PPmv，mg/m3可快速切換顯示（選配）
• 可支持監測環境中或密閉空間中SF6濃度并報警，氣體濃度實時曲線顯示模式（選配）可實現本機存儲、查看、刪除歷史數據及報警記錄，可直接通過USB連接電腦，快速下載存儲數據的TXT文檔；配上位機軟件下載、存儲、分析、打印數據。（選配）

產品參數
