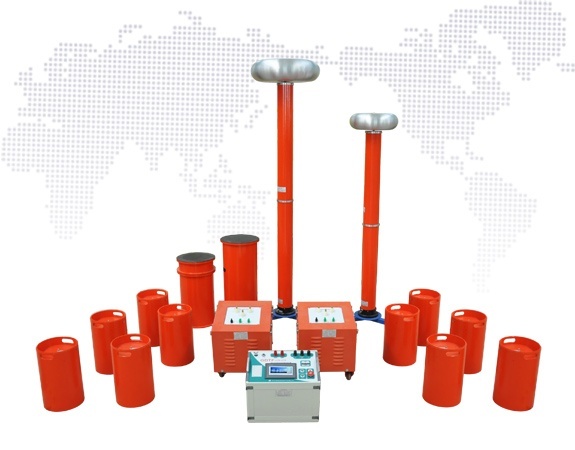

串聯諧振和并聯諧振區別一：輸入方式和供電方式

　　串聯逆變器的輸入是電壓恒定，恒壓源供電，并聯逆變器的輸入是電流恒定，恒流源供電。

　　當串聯逆變器輸入電壓恒定時的現象：輸出電流接近正弦波，輸出電壓為矩形波，電流總是超前電壓一φ角，原因是晶閘管上電流過零以后再進行換流。

　　當并聯逆變器輸入電流恒定時的現象：輸出電流為矩形波，輸出電壓接近正弦波，負載電流總是會前于電壓一φ角，原因是諧振電容器上電壓過零以前進行換流。兩者都是工作在容性負載狀態。

　　串聯逆變器為恒源供電。換流時必須確保先關斷，再開通，避免因逆變器的上、下橋臂晶閘同事導通而造成電源短路。也就是需要有一段時間讓所有晶閘管和其他電力電子器件都保持關斷的狀態。這時的從直流端到器件的引線電感上所產生的感生電勢統稱雜散電感，可能會損壞器件，所以要選擇適合的器件的浪涌電壓吸收電路。為了避免晶閘管受換流電容器上高電壓的影響，也為了保證負載電流的連續，關斷狀態期間，必須在晶閘管兩端反并聯快速二極管。

　　并聯逆變器為恒流供電。在換流時逆變器上、下橋臂晶閘管必須確保先開通后關斷。也就是在換流時需要保證所有晶閘管都在一個導通的狀態下。以確保濾波電抗Ld上產生大的感生電勢，電流必須連續。由于Ld足夠大，就算逆變橋臂是直通的，也不會造成直流電源短路。但是如何換流時間過長，則會導致系統效率降低，所以要縮短ty,也就是減小Lk值。

　　串聯諧振和并聯諧振區別二：負載諧振方式

　　串聯諧振和并聯諧振的負載諧振方式可分為串聯逆變器和并聯逆變器兩種類型，這兩種類型的不同在于它們的技術特點震蕩電路不同，串聯逆變器是用L、R和C串聯，并聯逆變器是用L、R和C并聯。

　　這兩種類型的的負載電路對電源呈現出來的阻抗率也不同。串聯逆變器呈低阻抗，并聯逆變器呈高阻抗。當串聯逆變器呈低阻抗時，就要求電壓源供電，這樣會導致經整流和濾波的直流電源末端，必須并接大的濾波電容器。當逆變失敗會導致浪涌電流變大，造成保護困難。當并聯逆變器呈高阻抗時，就要求由電流源供電，這樣就需要串接大的電抗器在直流電源的末端。但是這樣在逆變失敗的時候，比較容易保護，原因是電流受到大電抗的限制，沖擊不大。

　　串聯諧振和并聯諧振區別三：振蕩頻率

　　1、串聯逆變器的工作頻率必須低于負載電路的固有振蕩頻率，即應確保有合適的t時間，否則會因逆變器上、下橋臂直通而導致?lián)Q流的失敗。并聯逆變器的工作頻率必須略高于負載電路的固有振蕩頻率，以確保有合適的反壓時間t，否則會導致晶閘管間換流失??；但若高得太多，則在換流時晶閘管承受的反向電壓會太高，這是不允許的。

　　2、串聯逆變器的功率調節方式有二：改變直流電源電壓Ud或改變晶閘管的觸發頻率，即改變負載功率因數cosφ。并聯逆變器的功率調節方式，一般只能是改變直流電源電壓Ud。改變cosφ雖然也能使逆變輸出電壓升高和功率增大，但所允許調節范圍小。

　　3、串聯逆變器在換流時，晶閘管是自然關斷的，關斷前其電流已逐漸減小到零，因而關斷時間短，損耗小。在換流時，關斷的晶閘管受反壓的時間(t+tγ)較長。

　　相信大家現在對串聯諧振和并聯諧振都有了一個基本的認識，通過對比了解，對串聯諧振的理解會更透徹。
