微機繼電保護測試儀測量回路

　　1、輸入的AC220V電源經保險通過輸出控制繼電器K1進入雙碳刷調壓器T1輸入端，通過T1大旋鈕調節的電量進入隔離變壓器T2（兼職升流器），升流器分三個抽頭輸出，一個抽頭為AC0-250V輸出，額定電流為3A，該抽頭輸出電壓經整流濾波后可輸出0-350V直流電壓。第二個抽為15V（10A），該抽頭一路經傳感器通過繼電器控制輸出0-10A交流電流，一路經電阻輸出0-500mA交流電流，一路經繼電器轉換可輸出0-10A或0-500mA直流電流，第二個抽頭為10V（100A）大電流端，該抽頭穿過傳感器一次側直接輸出100A電流，該回路帶負載能力較強，但輸出稍有過載，不能長時間處于大電流狀態下。

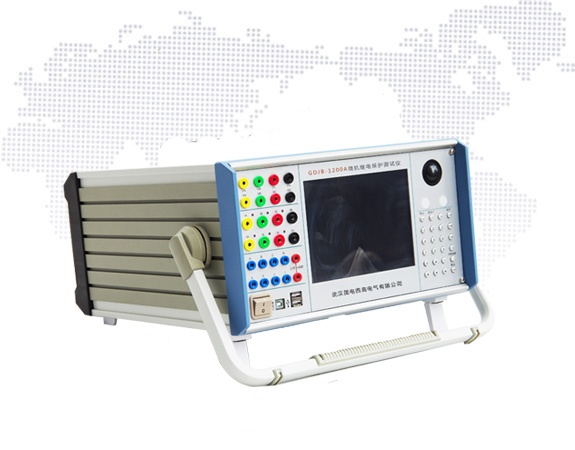

國電西高GDJB1200A 微機繼電保護測試儀

　　三相繼電保護測試儀器輔回路與主回路一樣，AC220V電源經保險進入雙碳刷調壓器T1小旋鈕調節的電壓量。通過隔離變壓器T4可直接調節輸出0-20V或0-250V交流電壓或0-350V直流電壓。此回路額定電流為1A。按下輔回路“輸出控制”開關。調節小旋鈕即可輸出。

　　2、測量回路

　　由大旋鈕調節的主回路輸出量交流“0-250V“、“0-500mA”、“0-10A“、“0-100A”。直流“0-350V“、“0-500mA”、“0-10A“通過設備內線路板上繼電器轉換。每切換一個檔，便函可監視所對應的輸出量。其中“0-500mA”檔包括在“0-10A“檔中，使用時，在“0-10A”兩下即是“0-500mA“監視。

　　3、聲光提示

　　電路設備內置聲光提示電路，在被測斷電器接點動作時，可將接點接入試驗箱聲光提示插孔。試驗箱內發出報警聲或發光，提示斷電器接點動作情況。

　　4、時間測量

　　設備內置6位數顯秒表，電秒表可內部啟動，也可外部啟動，內部啟動時，按下“輸出控制”開關，即可啟動秒表，通過接點短接設備面板上停表端子即可停止秒表，秒表單獨設有電源開關，不用時可將秒表關掉。
