1、現有測試方法存在的問題

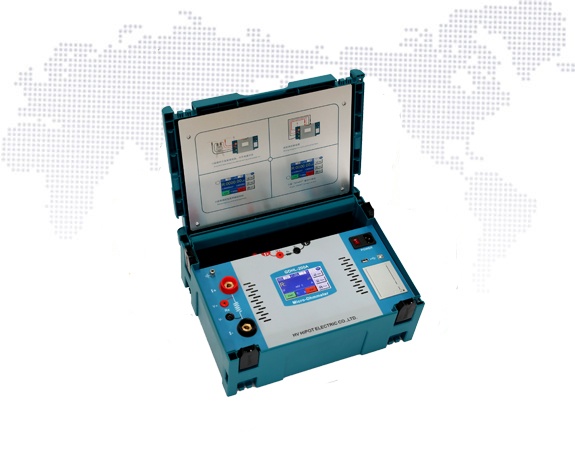

國電西高GDHL-200A/100A智能回路電阻測試儀

　　按照常規設計原理設計的回路電阻測試儀在現場測試時發現，都普遍存在一個問題：當測試儀電壓接線回路出現接觸不良或開路時，測試儀還會顯示一個數值，此時會出現以下幾種情況：

　　（1）電壓回路開路，測試現場沒有強電場干擾，這種情況下，由于放大器輸入的差模電壓基本為0，故儀器顯示的測試數值接近為0，如果測試人員有足夠的現場測試經驗，可以判斷出是儀器電壓回路測試線異常，將儀器電壓回路測試線異常排除后，可以得出最終正確測試結果；如果測試人員沒有足夠的現場測試經驗，有可能會誤判測試儀出現問題，中斷測試，更換或返修儀器，延誤停電時間，給測試工作帶來不必要的麻煩。

　　（2）電壓回路接觸不良，大多數情況下斷路器的接線端子在長期運行后端子排外表面會產生氧化膜或油膜，當國電西高回路電阻儀的電壓測試鉗夾接到這樣的端子排上時就可能產生接觸不良，既電壓測試線鉗夾本身也要產生一定的接觸電阻，該接觸電阻值達到與電壓采樣回路的內阻值相當時，將對測試結果產生嚴重影響。

　?。?）電壓回路開路或接觸不良（開路時可視接觸電阻R1無窮大），測試現場有較強的電磁干擾，如母線帶電，此時帶電母線通過以空氣為介質的電容，干擾測試儀的兩條電壓測試線，由于干擾的作用使回路測試儀電壓采集線兩端出現差模電壓。

　　如果干擾較大，會使回路電阻測試儀顯示出比被試品電阻值大的多的數值，此時如果測試人員有足夠的現場測試經驗也許能夠判斷出測試結果的異常，能夠引起注意并最終得到正確測試結果。但如果測試人員沒有足夠的經驗可能會誤判開關回路電阻值超標，可能會采用停電檢修的方法處理缺陷，給電力生產造成不必要的損失。

　　如果干擾的強度不是很大，儀器顯示值正好在斷路器的合格阻值范圍之內，該情形與情況“（2）電壓回路接觸不良”產生的結果相同，同樣會造成誤判。
