技術特點

電能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題。電壓互感器二次回路壓降引起的計量誤差往往是影響電能計量綜合誤差的最大因素。所謂電壓互感器二次壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分?jǐn)?shù)，以及兩個電壓之間的相位差的總稱。傳統測試方法是一臺設備用很長的測試線同時檢測PT側和表計側的電壓，由于測試線過長，就很容易造成PT二次的短路情況，這是很危險的故障。

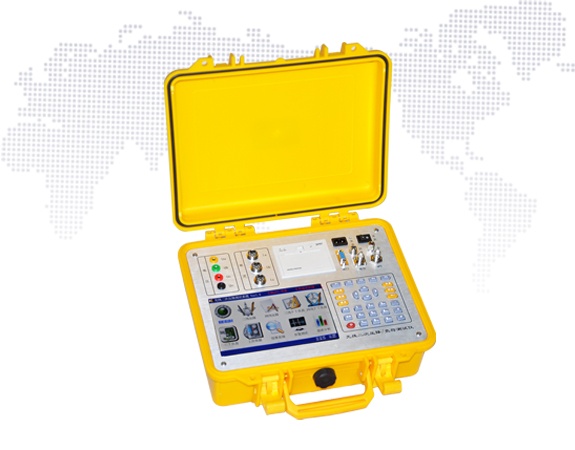

GDPT-2000W無線二次壓降/負荷測試儀是我公司精心設計研制而成的一種全新的自動測試電壓互感器二次壓降/負荷的智能化無線測試儀器。它完全取代了以往常規方式的二次壓降/負荷測試儀，不用再鋪設很長的電壓測試電纜，在很大程度上避免了PT二次短路事故的發生。為變電站的安全運行創造了良好的條件。儀器采用非GPS的無線同步方式，無需尋星，測試速度快，不受地形影響。

該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的首選產品。

• 通過無線的方式自動完成三相三線或三相四線制的電壓互感器二次壓降的測量，不需要普通方式中要在儀器到測試遠端鋪設一條很長的電壓測試線，這樣可避免由于線路過長引起的不必要的短路故障；
• 非GPS同步方式，無需尋星，使用快捷、方便。
• 自動計算三相的比差、角差、綜合誤差。
• 自動測量電壓、電流互感器二次回路的負荷。
• 能自動檢測并存儲在各種接線方式下由測試導線等引起的測量誤差數據，并在以后的測試中自動修正。
• 特別設計了軟件修正功能，不需硬件調整就能實現精度修正，在各級電力試驗研究部門均可現場檢定。
• 各種電參量同屏顯示，電壓、電流、相角、功率因數、有功功率、無功功率、視在功率均可測量；可顯示各相參數的波形圖。
• 具備諧波測量功能，可測量32次以下電壓、電流的諧波含量。
• 內置大容量充電電池組，在室外無220V交流電情況下可由儀器內電池組供電，內置快速自動充電器，可對電池組快速充電。
• 電池剩余電量百分?jǐn)?shù)指示功能，絕非簡單的虧電報警。
• 大屏幕、高亮度的真彩色液晶顯示屏，全漢字圖形化菜單及操作提示實現友好的人機對話，導電硅膠按鍵使操作更簡便，寬溫液晶帶自動對比度、亮度調節，可適應冬夏各季。
• 用戶可隨時將測試的數據通過微型打印機將結果打印出來。
• 測試結果存儲功能，可存儲200組測試數據。
• 配備了后臺管理軟件，可將存儲記錄上傳到計算機進行統一管理。

產品參數

1.使用環境

（1）環境溫度：-10℃～ 40℃

（2）相對濕度： ≤80%

2.測量精度

本儀器的測量精度為1級。

比差：Δf =±（1%×f＋1%×δ）±0.01（%）

角差：Δδ=±(1%×δ＋1%×f) ±1（分）

電導：G=± (1%×G＋1%×δ±0.01) mS

電納：δ=± (1%×δ＋1%×G±0.01)mS

負荷：S=± (1%×S±0.1)VA

電阻：R=± (1%×R+1%×X±0.1)Ω

電抗：X=± (1%×X+1%×R±0.1)Ω

3.充電電源：交流176V~264V，頻率45-55Hz

4.儀器的測量范圍和分辨率

5．絕緣： 電壓、電流輸入端對機殼的絕緣電阻≥100M?。

6．電池工作時間：充滿后工作時間大于6小時。

7．體積：

主機：40cm×36cm×14cm

分機：32cm×28cm×14cm

9.重量：

主機：2.5Kg

分機：2Kg
