電力設備在設計、制造、運輸和安裝過程中可能存在質量缺陷和機械損傷等；長期在高電壓、強電場及惡劣環境中運行存在異物、氧化、松動、污染、老化、潮濕等均可能引發局部放電。而局部放電是導致電力設備絕緣系統破壞和引發電力故障的主要原因，為保障電力系統的穩定運行和及時發現潛伏隱患，需要對局部放電情況進行定期檢測。

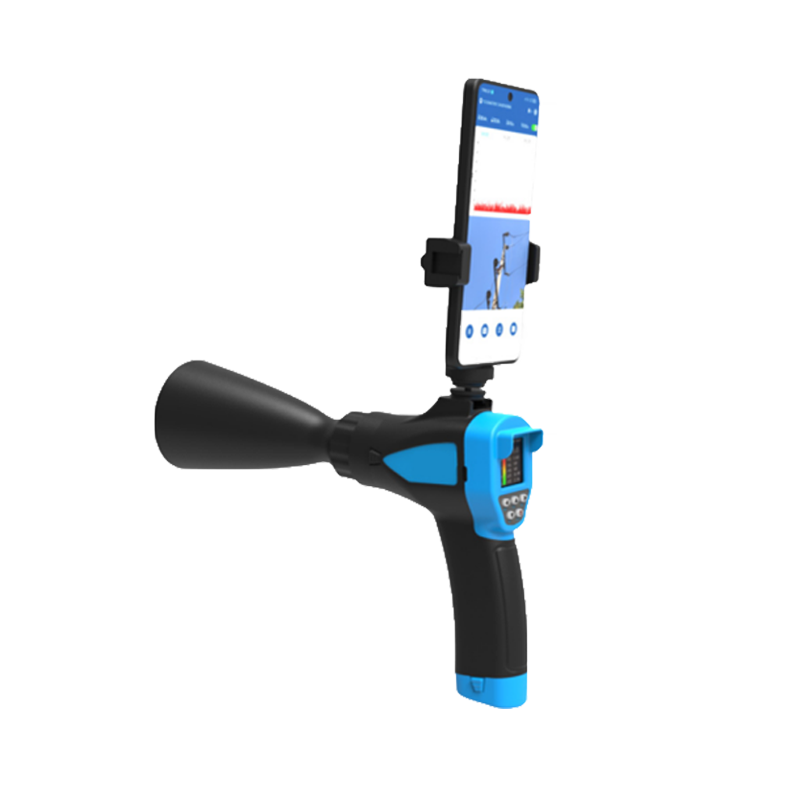

我公司自主研發生產的局部放電超聲波檢測儀可對電力設備運行中產生的局部放電進行檢測，并顯示幅值曲線、波形特征，采集局部放電聲音，分析檢測結果，保存現場環境信息和設備資料，生成實時檢測報告，并一鍵上傳至云平臺，實現對數據的統一管理、統一分析，且長久有效；同時兼容其他檢測儀器的數據，內置設備故障類型，并支持設備臺賬導入。
適用于檢測變電站內或輸配電線路上的各類刀閘、開關柜、絕緣子、變壓器、避雷器、電纜接頭、金具等非密閉電氣設備的局部放電。
功能特點
1.局放傳感器采用模塊化設計（通用超聲、遠距超聲），實現多種手段的局部放電檢測。
2.配置激光瞄準定位功能，實現對故障點的精準定位，同時配備有1億像素?cái)z像頭，可以實時拍攝、記錄故障點信息。
3.具有漸變色圖譜、曲線圖譜、特征圖譜、相位圖譜等的顯示功能。
4.云平臺可對局部放電超聲波檢測儀數據進行實時統計，便于工作負責人全面掌握巡檢工作進展情況、故障率等重要數據。
5.利用分析主機采集位置信息，并按需生成運維地圖，形成設備臺賬信息，全面掌握區域運行狀態。
6.內置相關電力設備參數、故障類型等，可提前錄入線路臺賬。
7.可兼容其他設備的檢測數據，如測距儀、接地電阻測試儀等。
|
1、超聲波傳感器 測量范圍：0~60dBμV 分辨率：0.1dB 誤差：±1dB 靈敏度：-65 dB 中心頻率：40kHz 2、可見光攝像頭 像素：1億 3、信息輸出 顯示屏：手持檢測機：1.46寸128×128全彩 耳機接口：3.5mm插孔，標配16Ω降噪耳機 藍牙：V4.2 EDR Type-c：U盤，容量32G(請使用配套的U盤) 4、顯示模式：均值、均值超限、峰值、漸變圖 5、存儲模式：數據DAT；音頻WAV 6、錄音：WAV格式；能錄48kHz采樣率的音頻 7、溫度：-20℃～60℃ ±2℃ 8、濕度：20～80%RH ±4.5%RH 9、存儲容量：32GByte U盤；最少可儲存達14k組數據 10、電源：電池供電：可充電鋰電池；工作時間：約8h 11、包裝體積：230 x 240 x 180（mm） 12、主要重量：手持檢測機0.4kg；分析主機0.215kg
|
