技術特點

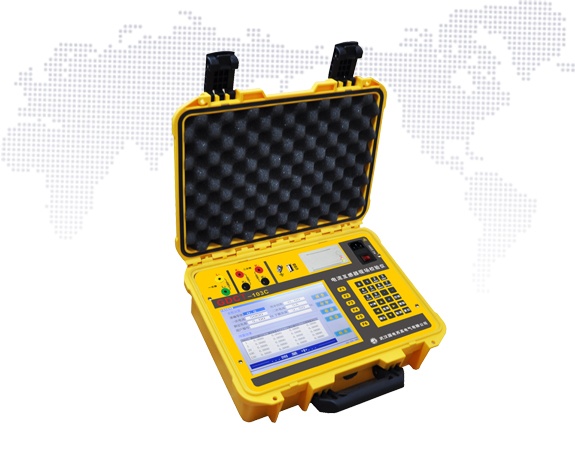

GDCT-103C電流互感器現場測試儀是我公司在成功開發系列互感器校驗儀的基礎上，詳細分析互感器的數學模型而研制。該儀器可按國家標準測量電流互感器的比差和角差，還可測量電流1%~200%間任意百分比的比差和角差；可直接測量電流互感器的變比和極性；可現場測量電流互感器的實際二次負荷等。儀器采用高精度、自動線性調節的直流和交流電源；高速、高可靠性的數字處理模塊；高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。該儀器采用本公司自主開發的儀器儀表通用平臺,該平臺硬件集成了32位CPU、高速DSP、標準的USB存儲和TFT彩色液晶接口。軟件使用自主知識產權嵌入式實時操作系統、高級圖形界面、文件管理系統。采用8吋800x600真彩大液晶顯示，全中文界面，兩種漢字輸入方式，提示接線和操作，且具有任何測量參數保存和測量結果打印的功能。

產品特點

• 電流互感器現場測試儀采用遞推法測量電流互感器誤差，方便現場開展計量裝置現場檢定工作。
• 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
• 測量范圍寬，既可以測量標準變比的電流互感器，又可以測量非標準變比的電流互感器。
• 可以用互感器校驗儀整檢裝置檢定該儀器內附互感器校驗儀的精度。
• 直接出具現場檢定結論，判定合格或不合格。
• 測量標準變比電流互感器與測量非標準變比電流互感器的1％-120％（S級）的規程點誤差（角差、比差）。
• 測量標準變比電流互感器與測量非標準變比電流互感器的1％-200％（S級）的任意點誤差（角差、比差）。
• 一次測量與顯示電流互感器上限負荷與下限負荷下的規程點以及任意點誤差（角差、比差）。
• 一次測量與顯示電流互感器實際任意負荷下的規程點以及任意點的誤差（角差、比差）。
• 檢測已知電流互感器以及非已知電流互感器的極性和變比值，并且能判斷出非已知電流互感器的二次電流為5A還是1A。
• 具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。自動對測試數據進行化整，并判斷是否超差。
• 8吋800*600點大屏幕彩色液晶顯示，采用了與WINDOWS相似的圖形化操作界面，接線、操作簡單，攜帶方便。
• 內置標準漢字庫（分別包括三種字體），采用了和手機相同的T9漢字拼音和筆劃兩種輸入方法。
• 可現場進行各種測量數據的存儲和打印，方便用戶查詢。
• 采用了標準USB接口可以導出存儲的現場測試數據，設備內部可存儲5000條現場測試記錄，強大的后臺管理軟件進行報表處理，打印證書。
• 機箱采用防震防壓材料，保障現場操作人員的安全和設備安全。
• 體積小，重量輕，便于攜帶。

產品參數

變比范圍	5A/5A ～ 25000A/5A （ 5A/1A ～ 5000A/1A ） ± 0.2%
誤差測量范圍	5A/5A ～ 10000A/5A （ 5A/1A ～ 5000A/1A ）
整機準確度	被測電流互感器誤差限值的 1/3
被檢電流互感器準確度范圍	1.0 、 0.5 、 0.5S 、 0.2 及 0.2S
準確度	± 0.05%
直流電阻	0.0-0.1 Ω ± 3 ％
	0.1-50 Ω ± 1%
CT 二次負荷	1 Ω－ 25 Ω ± 2 ％
工作條件	AC 220V ± 10%/50Hz ± 2%
環境溫度	0 － 40 ℃
整機重量	≤ 5Kg
整機體積	323mm×275mm×135mm
