技術特點

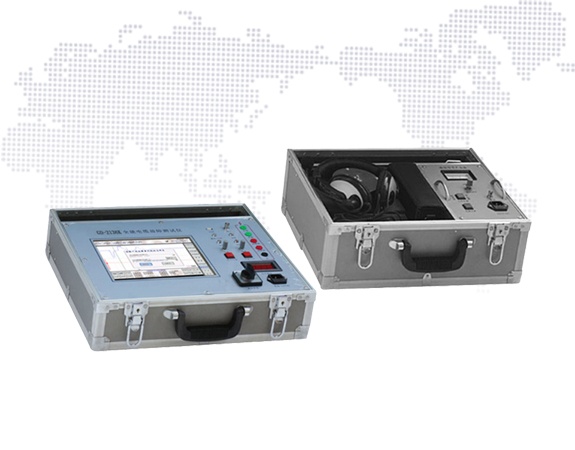

GD-2136K型礦用電纜故障測試系統，可以利用低壓脈沖法、沖擊高壓閃絡法及智能高壓電橋法測試35kV以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障，低阻、短路性故障及斷路故障。特別適用于煤礦礦井電纜和信號控制電纜的故障測試。

本測試儀采用箱式結構，巧妙地將電纜故障測試儀與筆記本電腦結合為一體化，采用觸摸屏操作界面，所有功能按鍵均在屏幕上直觀地顯示，用戶可通過觸摸屏直接操作。具有波形儲存功能，可以儲存大量的現場測試波形，供隨時調用觀察和同屏比較。測試界面簡單清晰，功能按鍵定義簡單明了，測量方法簡單快捷。同時也大大提高了儀器的穩定性和可靠性。

系統組成
GD-2133K電纜故障智能測試儀
GD-2132K電纜尋跡及故障定位儀
GD-2131K直流高壓發生裝置
高壓設備：放電取樣器、工頻高壓試驗裝置、脈沖貯能電容器、成套專用測試線等。

GD-2131直流高壓發生裝置
GD-2131直流高壓發生裝置是電纜故障檢測系統的組成部分，用于當使用沖擊閃絡法檢測高阻故障時的輔助高壓電源。

GD-2133K礦用電纜故障測試儀
GD-2133K礦用電纜故障測試儀，可以利用低壓脈沖法、沖擊高壓閃絡法及智能高壓電橋法測試35kV以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障，低阻、短路性故障及斷路故障。特別適用于煤礦礦井電纜和信號控制電纜的故障測試。
本測試儀采用箱式結構，巧妙地將電纜故障測試儀與筆記本電腦結合為一體化，采用觸摸屏操作界面，所有功能按鍵均在屏幕上直觀地顯示，用戶可通過觸摸屏直接操作。具有波形儲存功能，可以儲存大量的現場測試波形，供隨時調用觀察和同屏比較。測試界面簡單清晰，功能按鍵定義簡單明了，測量方法簡單快捷。同時也大大提高了儀器的穩定性和可靠性。


產品參數

輸入電源	AC 220V ， 50Hz
輸出電壓	DC 0~15kV
額定功率	2kVA
環境溫度	0~40oC
環境濕度	<75%RH
海拔高度	<1000m
絕緣等級	A 級
尺寸	430 × 540 × 410 mm
重量	48.5 kg

測試方法	低壓脈沖法、高壓閃絡法、智能高壓電橋法
測試距離	低壓脈沖法時，最大測試距離 16Km
	高壓閃絡法時，最大測試距離 15Km
	智能電橋法時，最大測距不受電纜長度限制
讀數分辨率	1m
系統測試精度	小于 20cm
脈沖幅度	負載阻抗在 50Ω 時不小于 250Vpp
脈沖寬度	0.2μs 、 2μs 、 4μs 三種
采樣頻率	48MHz 、 24MHz 、 12MHz 、 6MHz
預置了 4 種電纜介質的電波傳播速度	不滴油 :160m/μs
	油浸紙 :160m/μs
	交聯聚乙烯 :172m/μs
	聚氯乙烯 :184m/μs
采樣方式	電流取樣法
智能高壓電橋法	內置 3KV 高壓恒流源，可測電纜最大泄漏電阻 3MΩ
	輸入電纜精確長度后，自動顯示故障距離
工作條件	溫度 -10 ~ +45oC ，相對濕度 90%
體積	430×300×190mm
重量	約 10kg
