在現代電力系統中，設備的可靠性和安全性是至關重要的。任何設備故障都有可能導致嚴重的后果，而局部放電（Partial Discharge, 簡稱PD）作為一種潛在的絕緣缺陷，能夠提前揭示設備的健康狀況。因此，局部放電測試儀在電力設備維護和診斷中扮演著重要的角色。


 什么是局部放電？


局部放電是指絕緣體中局部區域的電擊穿現象，通常發生在高壓電力設備的絕緣部件內。盡管局部放電不會立即擊穿整個絕緣系統，但它會加速絕緣材料的老化，最終可能導致全系統擊穿。局部放電現象往往是潛在設備故障的早期征兆，因此，通過檢測和分析局部放電，可以有效預防重大事故的發生。


 局部放電測試儀的工作原理


局部放電測試儀是一種專門用于檢測和分析絕緣系統中局部放電現象的儀器。其工作原理基本上包含以下幾個方面：


1. 電信號采集：局部放電現象會產生特定頻率的電信號。這些信號可以通過傳感器（如高頻電流變壓器、超聲波傳感器等）采集并轉化為可視或可聽的信號。


2. 數據處理與分析：采集到的電信號經過濾波器和放大器進行處理，以提取有效信號。之后，利用數據分析軟件分析信號的幅值、相位和頻率分布等參數，從而判定局部放電的類型和嚴重程度。


3. 故障定位：一些高級的局部放電測試儀還具備故障定位功能，能夠通過分析電信號的傳播時間和相位差，精確定位局部放電的具體位置。


 局部放電測試儀的類型


根據不同的檢測需求和應用場景，局部放電測試儀可分為多種類型：

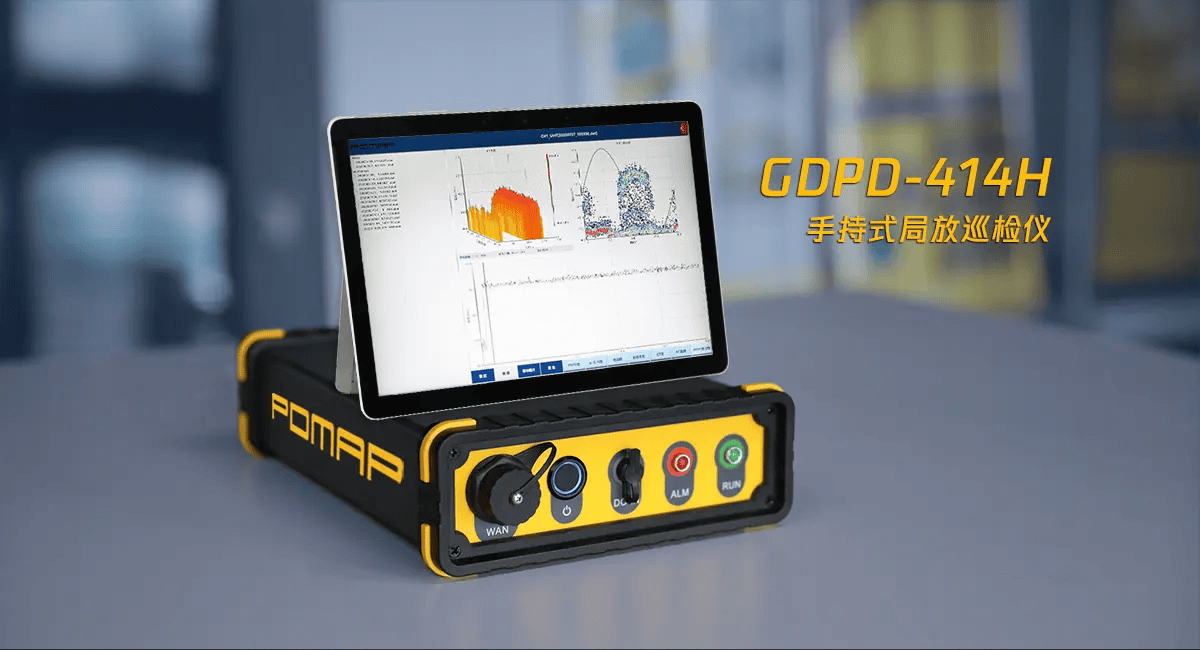

1. 便攜式局部放電測試儀：適用于現場檢測，攜帶方便，操作簡單，廣泛應用于變壓器、電纜及開關柜的現場維護。


2. 在線局部放電監測系統：適用于關鍵設備的全天候監控，通過連續采集和分析數據，實時監控局部放電的發展趨勢，可用于變電站和大型電機的在線監測。


3. 實驗室局部放電測試儀：用于實驗室條件下的高精度檢測，適用于絕緣材料和電力設備的研發和測試，其檢測精度高，功能強大。


4. 超聲波局部放電測試儀：利用超聲波傳感器檢測局部放電產生的超聲波信號，適用于高壓開關柜、變壓器和絕緣子等設備的非侵入式檢測。


 局部放電測試儀的應用領域


局部放電測試儀在多個行業中有著廣泛的應用：


1. 電力行業：局部放電測試是電力設備（如變壓器、電纜、開關柜和電機）維護工作的重要組成部分，通過定期檢測可以極大提高設備的可靠性和使用壽命。


2. 航空航天：飛機和航天器中的電氣設備同樣需要保持高可靠性，局部放電測試可以幫助發現和排除電氣系統中的潛在故障，確保飛行安全。


3. 軌道交通：在地鐵和高鐵等軌道交通系統中，局部放電測試可以用于電氣設備和絕緣系統的狀態監測，防止電氣故障導致運營中斷。


4. 石化行業：在石化生產過程中，需要一定的電氣設備的穩定運行，局部放電測試可以及時發現問題，避免設備故障導致的生產事故。


 如何選擇合適的局部放電測試儀？


選擇合適的局部放電測試儀需要考慮以下幾個方面：


1. 檢測精度：不同類型的局部放電測試儀檢測精度不同。對于高要求的實驗室測試，實驗室局部放電測試儀更為合適，而對于現場維護則選擇便攜式測試儀。


2. 檢測環境：考慮測試環境的復雜性，如室內外、溫度范圍、濕度等。某些型號具有更強的環境適應性。


3. 功能需求：根據具體的檢測需求選擇不同的功能，如是否需要故障定位、實時監測、數據分析和存儲等功能。


4. 預算：不同型號和品牌的局部放電測試儀價格差異較大，根據預算選擇滿足經濟效益的儀器。


 局部放電測試儀的未來發展趨勢


隨著技術的不斷發展，局部放電測試儀也在不斷進步：


1. 智能化：未來的局部放電測試儀將更加智能化，能夠自動識別和分類不同類型的局部放電，提高檢測準確性和便捷性。


2. 物聯網：隨著物聯網技術的普及，局部放電測試儀將集成到智能電網中，實現遠程監控和實時數據傳輸，大大提升電力系統的整體安全性和可靠性。


3. 高靈敏度和高分辨率：未來的局部放電測試儀將在靈敏度和分辨率上不斷提升，能夠捕捉到更微小的放電現象，更早期地發現潛在的問題。


4. 多功能一體化：未來的設備將向著多功能一體化方向發展，不僅僅局限在局部放電檢測，還會集成其他診斷功能，如熱成像、振動分析等，為設備維護提供更全面的解決方案。


局部放電測試儀作為電力設備的“健康守護者”，在提高設備可靠性和延長使用壽命方面具有不可替代的作用。隨著科技的不斷進步，局部放電測試技術也在不斷更新，未來將更加智能和高效。無論在電力行業，還是在其他高要求的工業領域，局部放電測試儀都是保障設備安全運行的重要工具。因此，充分了解和正確使用局部放電測試儀，能夠為企業和社會帶來巨大的經濟效益和安全保障。
