技術特點

局部放電的定義及產生原因在電場作用下，絕緣系統中只有部分區域發生放電，但尚未擊穿，（即在施加電壓的導體之間沒有擊穿）。這種現象稱之為局部放電。局部放電可能發生在導體邊上，也可能發生在絕緣體的表面上和內部，發生在表面的稱為表面局部放電。發生在內部的稱為內部局部放電。而對于被氣體包圍的導體附近發生的局部放電，稱之為電暈。由此 總結一下局部放電的定義，指部分的橋接導體間絕緣的一種電氣放電，局部放電產生原因主要有以下幾種：

• 電場不均勻。
• 電介質不均勻。
• 制造過程的氣泡或雜質。最經常發生放電的原因是絕緣體內部或表面存在氣泡；其次是有些設備的運行過程中會發生熱脹冷縮,不同材料特別是導體與介質的膨脹系數不同，也會逐漸出現裂縫；再有一些是在運行過程中有機高分子的老化，分解出各種揮發物，在高場強的作用下，電荷不斷地由導體進入介質中， 在注入點上就會使介質氣化。

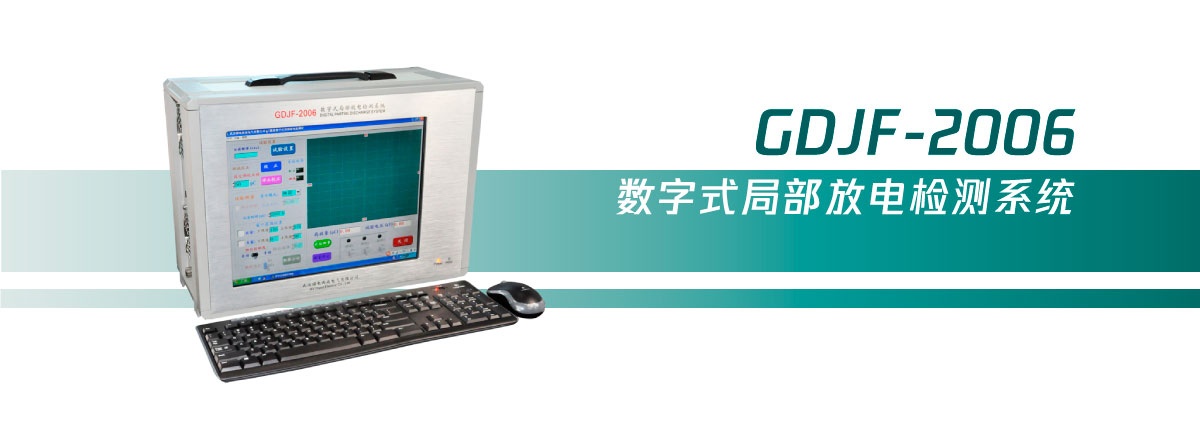

產品用途

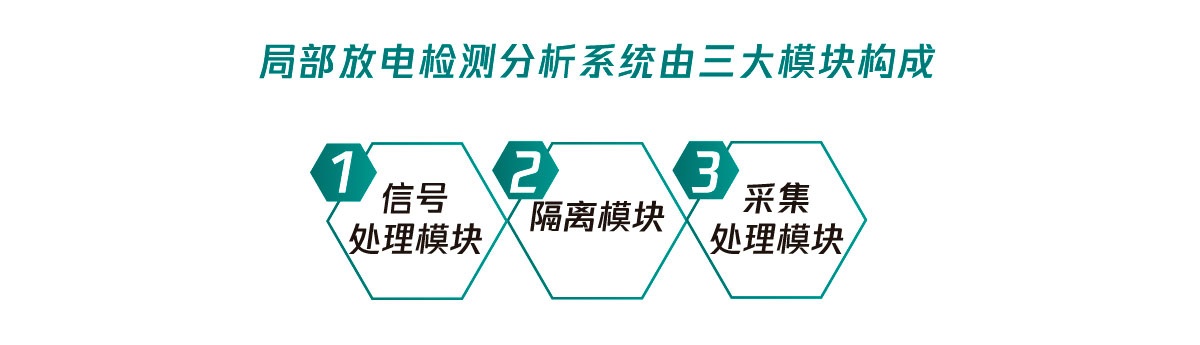

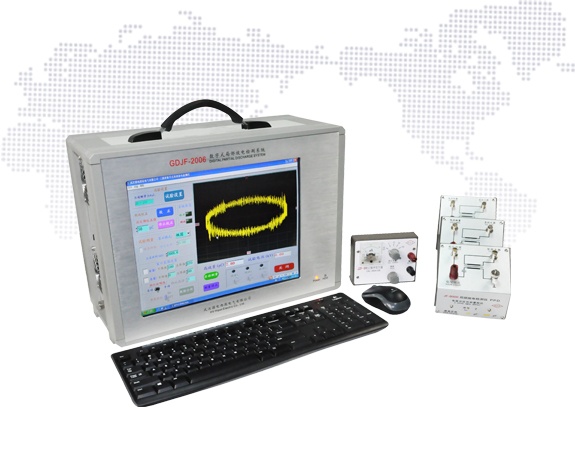

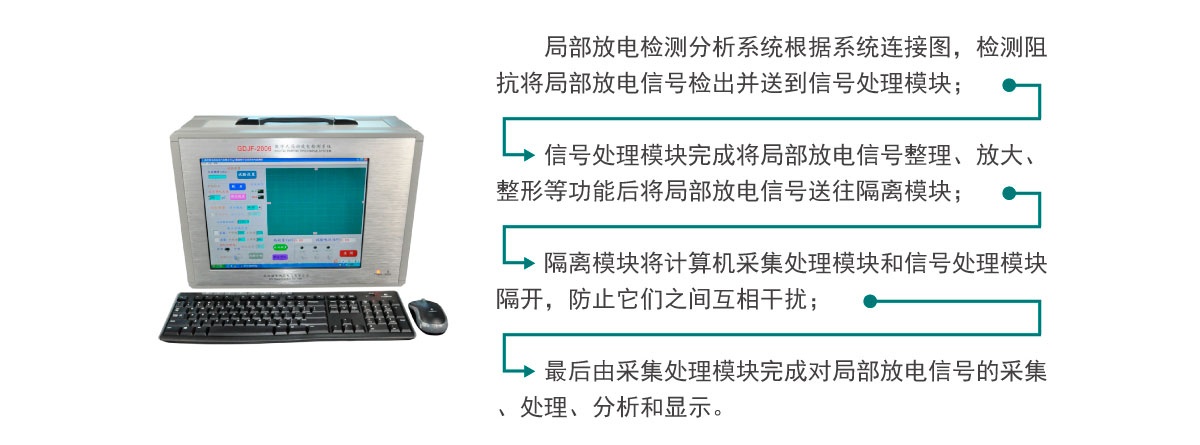

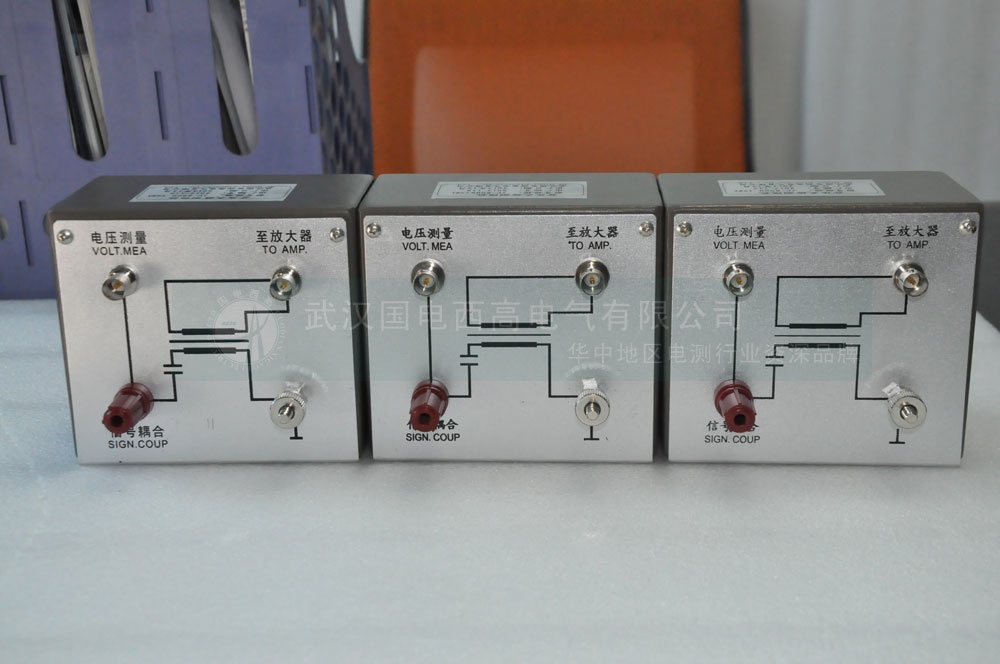

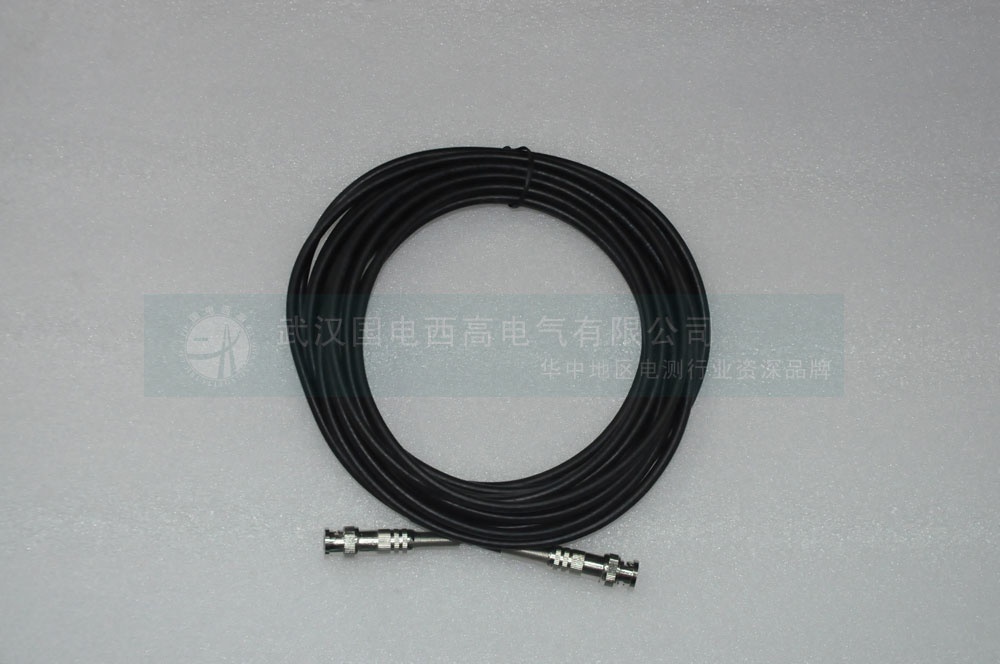

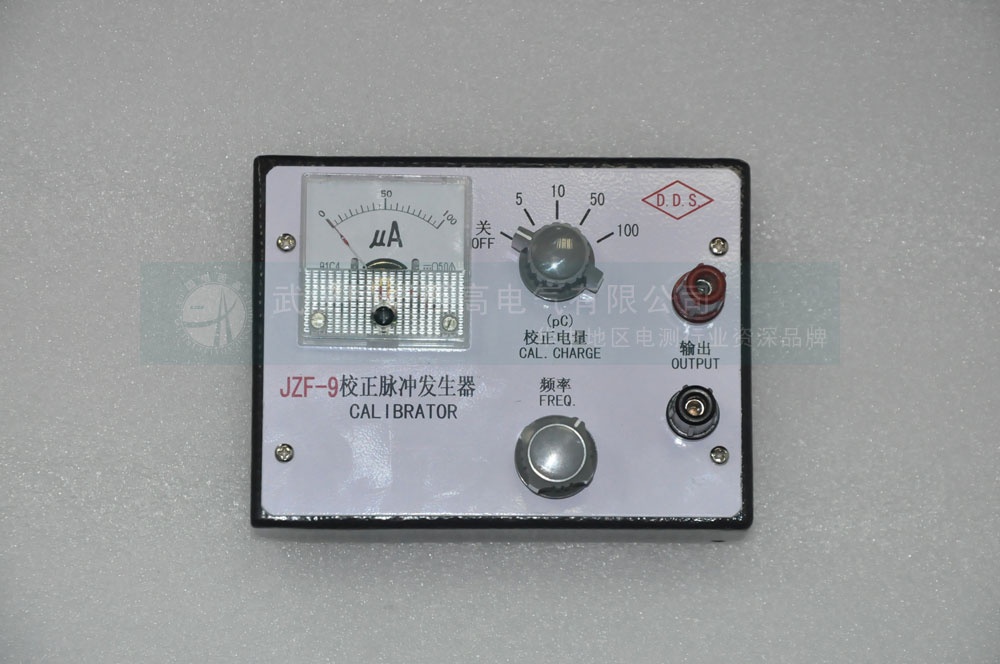

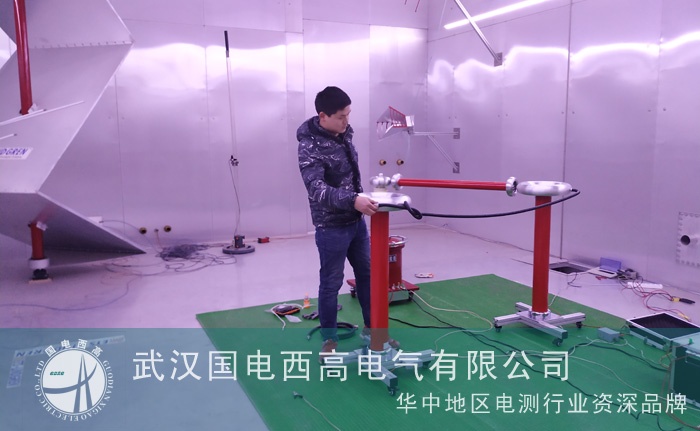

GDJF2006 局部放電檢測分析系統（局放儀）由三大模塊構成：信號處理模塊，隔離模塊，采集處理模塊。根據系統連接圖，檢測阻抗將局部放電信號檢出并送到信號處理模塊，信號處理模塊完成將局部放電信號整理、放大、整形等功能后將局部放電信號送往隔離模塊，隔離模塊將計算機采集處理模塊和信號處理模塊隔開，防止它們之間互相干擾，最后由采集處理模塊完成對局部放電信號的采集.處理.分析和顯示

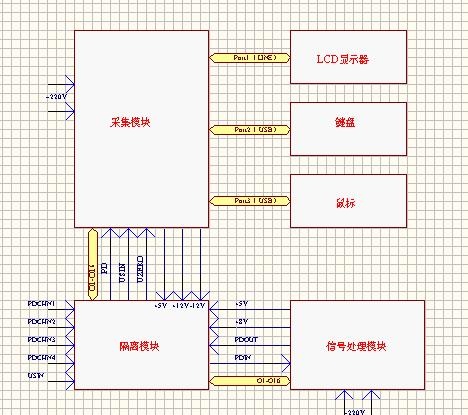

原理圖

• 采用高速.大容量數據采集卡，能進行連續采集局放數據,數據復現性好,準確度高。
• 具有測試.分析(多參數分析.二維圖譜分析.三維圖譜分析).數據保存。報告生成及打印等功能
• 能同時顯示局部放電波形（橢圓。正鉉波。直線三種方式）。局放量和測試電壓。
• 在校正和測試過程中自動調節增益而不需要人為干預，操做簡便.
• 可適應工頻（50Hz）三倍頻（150Hz）最高至400Hz的電源。
• 可實現對外加電源頻率的自動跟蹤.
• 開門開窗可任意設置最小可至1度。
• 可單通道也可六個通道進行測量.
• 體積小，重量輕。既適合于電力部門和制造廠車間等現場使用，也適合于科學研究試驗。
• 靈敏度高，適用的試品范圍廣等優點。

產品參數



可測試品的電容量范圍	6pf～250μf
檢測靈敏度	<0.02pc（電容50pf時）
放大器	3db低端頻率f1 10、20、30。50。80kHz任選，3db高端頻率fh 100 、200、300、400、500kHz任選
	增益調節范圍>120db,檔間增益差20±1db。正、負脈沖響應不對稱性<1db
時間窗	窗寬1 о ～360 о ,窗位置可任意旋轉
試驗電壓表	0～200kV,數字表顯示時誤差＜3%F.S
采集通道	4通道/卡
輸入阻抗	1MΩ
采集卡最高采樣率	20MHz
AD分辨率12BIT。直流精確0.2%
每通道采樣長度	8M
觸發方式	手動、外觸發、內觸發
采集卡帶寬	3MHz（-3DB）
重量	約15kg
