高壓電纜線路在線故障定位系統面向110 kV及以上的在運電力電纜線路進行故障電流狀態特征量的現場在線監測，其功能部件包含高壓電纜本體電流在線監測主機和中高頻電流互感器，開口式電流互感器安裝于電纜本體上，經轉換為二次信號后引入監測系統。

當高壓電纜發生擊穿故障時，電纜線芯對金屬護層短路，故障電流從線芯經金屬護層流至兩端接地處入地。因此短路故障發生時，護層電流會升高到故障電流的數量級。本系統利用故障發生時，護層電流的變化實現故障定位；安裝于線路的護層電流采集裝置能夠在 5 ms 內觸發開始錄波，并保持錄波 100 ms（電力系統保護裝置動作斷路器開斷過程約 70~100 ms）；接著，采集裝置通信模塊會將采集到的數據通過無線數據通訊的方式上傳到云服務器；在云端的故障定位軟件開始處理采集到的數據并向電纜工程師反饋故障定位結果；采集到的數據可以從云端下載進行進一步深入分析。

護層電流信號的采集裝置：為 4 通道高壓故障告警設備，用于電力系統在線式高壓電纜故障告警監測。包括前端信號調理模塊，AD 轉換模塊，電源和通信模塊，嵌入式處理單元和數據傳輸模塊(WIFI 模塊)。該產品通過對高壓電纜線路護層環流突變進行數據錄波實時展示。

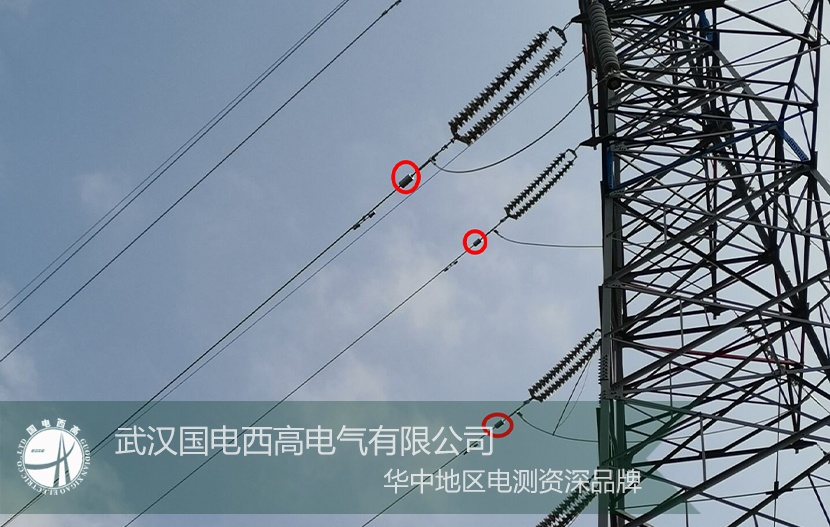

GDLFL-OL 高壓輸電線路故障定位在線監測系統:主要對 110 kV 高壓電纜護層電流進行采集與處理，借助無線通訊網絡上傳至遠端的數據中心和工作站中，同時對采集的信號進行分析和處理，并根據波形信號特征和在電纜上的傳播特性來對故障點進行定位：

高頻電流互感器通過耦合方式采集電纜上的電容電流信號，并經過前置濾波處理之后借助射頻電纜傳輸至高速高性能 32 位 ARM 核心處理單元對信號進行采集和數據處理得到故障信息。

經過高性能 32 位 ARM 核心處理單元采集和處理得到的數據借助微處理器進行計算和分析得到關于電纜故障的信息作為故障點定位的依據進行故障源定位操作。
