技術特點

氣體保護是變壓器內部故障的主要保護元件，對變壓器匝間和層間短路、鐵芯故障、套管內部故障、繞組內部斷線及絕緣劣化和油面下降等故障均能靈敏動作。當油浸式變壓器的內部發生故障時，由于電弧將使絕緣材料分解并產生大 量的氣體，其強烈程度隨故障的嚴重程度不同而不同。氣體保護就是利用反應氣體狀態的氣體繼電器（有稱瓦斯繼電器）來保護變壓器內部故障的。

在氣體保護繼電器內，上部一個密封的浮筒，下部是一塊金屬擋板，兩者都裝有密封的水銀接點。浮筒和擋板可以圍繞各自的軸旋轉。在正常運行時，繼電器內充滿油，浮筒浸在油內，處于上浮位置，水銀接點斷開；當不能則由于本 身重量而下垂，其水銀接點也是斷開的。當變壓器內部發生輕微故障時，氣體產生度較緩慢，氣體上升至儲油柜途中首先積存于氣體繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通延時信號，這就是所謂的“輕 氣體”；當變壓器內部發生嚴重故障時，則產生強烈的氣體，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊擋板，擋板克服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，使斷路器 跳閘，這就是所謂的“重瓦斯”。重瓦斯動作，立即切斷與變壓器連接的所有電源，從而避免事故擴大，起到保護變壓器的作用。

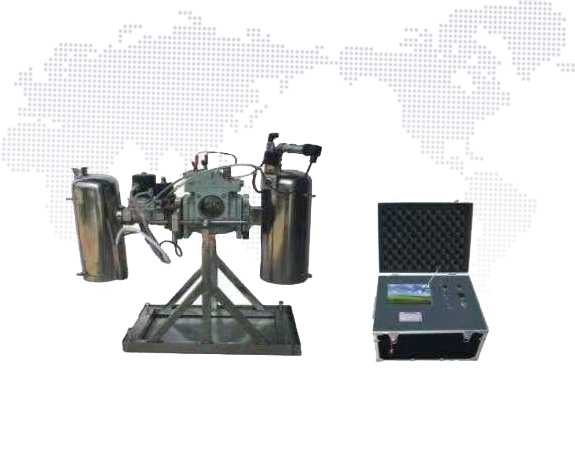

產品特點

• 設備輕巧便攜：具有體積小，重量輕，便于攜帶，操作簡單，滿足現場試驗需要，節約設備和實驗室大量投資等優點。
• 特殊設計，方便更換、測量穩定，可對各種規格（Φ25、Φ50、Φ80以及其他口徑）瓦斯繼電器進行高精度穩定測量。
• 流速測量（重瓦斯測量）：通過巧妙的管道設計， 采用精確計算、實驗驗證的壓力與流速算法，精準完成各種規格瓦斯繼電器的流速測量，測量分辨率達到了0.1米/秒，且重復性好。
• 容積測量（輕瓦斯測量）：通過精確地管路計算和美國生產的微壓力傳感器，實現了容積的實時精準測量。測量分辨率達到了1毫升。
• 密封測量：通過合理的管路設計與布局，利用超靜音打氣泵加壓模擬瓦斯內部受壓來檢測繼電器的密封性能。
• 設備性能穩定：信號線路、動力線路、氣動管路完全分離，各模塊分離布局，完善屏蔽，充分保證了設備對現場試驗環境的適應性與可靠性。
• 觸摸操作，界面美觀：7寸全中文彩色觸摸圖形操作界面，操作直觀、簡單，并可對結果進行查看、分析和打印。
• 測試時間短：本機采用最優化設計，流速檢測時間比國內同類產品減少一半以上。

產品參數
