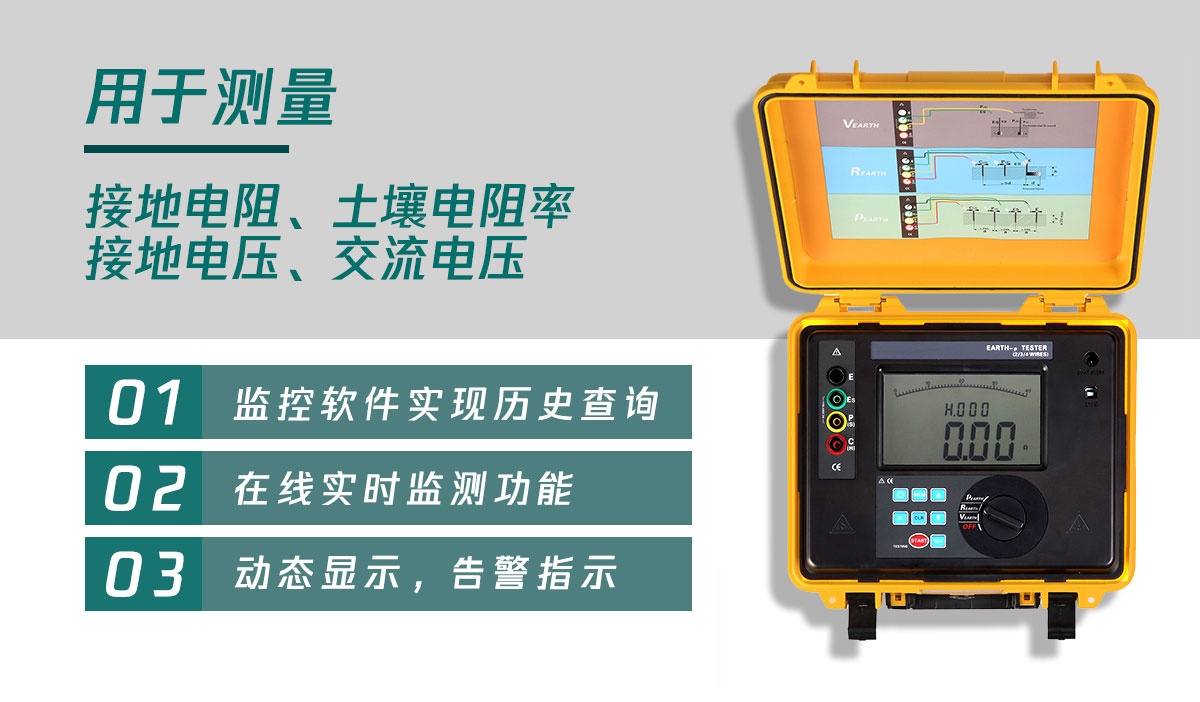

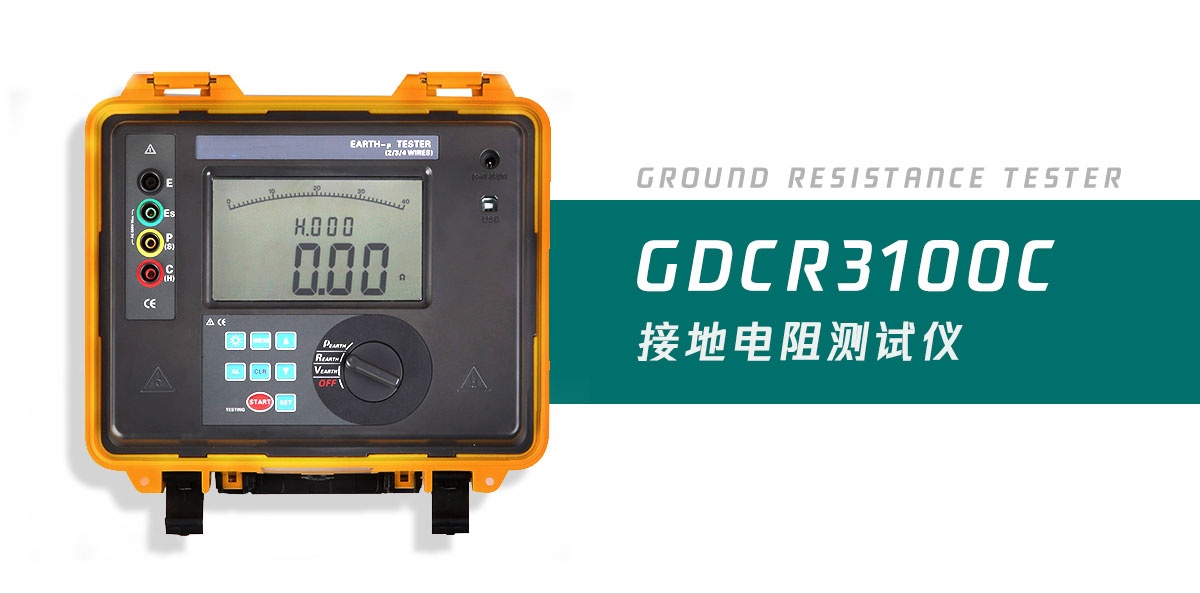

GDCR3100C接地電阻測量?jī)x由主機、監控軟件、測試線、輔助接地棒、通訊線等組成。主機超大LCD顯示，白屏背光，棒圖指示，一目了然。同時能存儲300組數據，通過監控軟件實現歷史查詢與在線實時監測功能，動態顯示，告警指示，具有歷史數據讀取、查閱、保存、報表、打印等功能。
GDCR3100C接地電阻測量?jī)x別名：精密接地電阻測試儀、四線接地電阻測試儀、二三四線接地電阻測試儀、土壤電阻率測試儀等。
接地電阻測量?jī)x價格？歡迎咨詢接地電阻測量?jī)x廠家-國電西高
|
功 能 |
二三四線測量接地電阻、土壤電阻率；接地電壓、交流電壓測量 |
|
電 源 |
DC 7.4V 2600mAh 可充鋰電池，電池充滿約 8.4V |
|
量 程 |
接地電阻： 0.00 Ω～ 30.00k Ω |
|
土壤電阻率： 0.00 Ω m ～ 9000k Ω m |
|
|
接地電壓： 0V ～ 600V |
|
|
測量方式 |
精密 4 線、 3 線法測量、簡易 2 線測量接地電阻 |
|
測量方法 |
接地電阻：額定電流變極法，測量電流 20mA Max 土壤電阻率：四極法 ( 溫納法 ) 對地電壓：平均值整流 (P(S)-ES 接口間） |
|
測試頻率 |
128Hz/111Hz/105Hz/94Hz(AFC) |
|
短路測試電流 |
AC 20mA max |
|
開路測試電壓 |
AC 40V max |
|
測試電壓波形 |
正弦波 |
|
電極間距范圍 |
可設定 1m ～ 100m |
|
換 檔 |
接地電阻： 0.00 Ω～ 30.00k Ω全自動換檔 |
|
土壤電阻率： 0.00 Ω m ～ 9000k Ω m 全自動換檔 |
|
|
背 光 |
可控白屏背光，適合昏暗場所使用 |
|
顯示模式 |
4 位超大 LCD 顯示，白屏背光 |
|
測量指示 |
測量中 LED 閃爍， LCD 倒計數 , 進度棒圖指示 |
|
LCD 尺寸 |
128mm × 75mm |
|
LCD 顯示域 |
124mm × 67mm |
|
儀表尺寸 |
高寬厚： 280mm × 260mm × 160mm |
|
標準測試線 |
4 條：紅色 20m ，黑色 20m ，黃色 10m ，綠色 10m 各 1 條 |
|
簡易測試線 |
2 條：紅色 1.6m ，黑色 1.6m 各 1 條 |
|
輔助接地棒 |
4 根：φ 10mm × 150mm |
|
測量時間 |
對地電壓：約 3 次 / 秒 |
|
接地電阻、土壤電阻率：約 15 秒 / 次 |
|
|
測量次數 |
5000 次以上 ( 短路測試，測 1 次，停 30 秒再測 ) |
|
線路電壓 |
AC 600V 以下測量 |
|
通訊接口 |
具有 USB 接口，軟件監控，存儲數據可以上傳電腦，保存打印 |
|
通 訊 線 |
USB 通訊線 1 條，長 1.5m |
|
數據存儲 |
300 組，“ MEM ”存儲指示，顯示“ FULL ”符號表示存儲已滿 |
|
數據保持 |
保持?jǐn)?shù)據時“ HOLD ”符號指示 |
|
數據查閱 |
查閱數據時“ READ ”符號指示 |
|
溢出顯示 |
超量程溢出時“ OL ”符號指示 |
|
干擾測試 |
自動識別干擾信號，干擾電壓高于 5V 時“ NOISE ”符號指示 |
|
輔助接地測試 |
具有輔助接地電阻值測試功能， 0.00K Ω～ 30k Ω (100R+rC<50k Ω， 100R+rP<50k Ω ) |
|
報警功能 |
測量值超過報警設定值時，“嘟 -- 嘟 -- 嘟 -- ”報警提示 |
|
自動關機 |
開機后 10 分鐘，自動關機 |
|
電池電壓 |
當電池電壓降到約 DC 7.2V ± 0.1V 時，電池電壓低符號顯示，提醒儀表需進行充電 |
|
工作電流 |
待機 : 約 20mA( 背光關閉 ) |
|
開機開背光：約 45mA( 背光關閉 25mA) |
|
|
測量：約 100mA( 背光關閉 ) |
|
|
質 量 |
儀表： 2290g( 含電池 ) |
|
儀表袋： 915g |
|
|
測試線： 1560g |
|
|
輔助接地棒： 935g(4 根 ) |
|
|
工作溫濕度 |
-10 ℃～ 40 ℃； 80%rh 以下 |
|
存放溫濕度 |
-20 ℃～ 60 ℃； 70%rh 以下 |
|
過載保護 |
測量接地電阻： C(H)-E 、 P(S)-ES 各端口間 AC 280V/3 秒 |
|
防護等級 |
IP65 （合蓋時） |
|
絕緣電阻 |
20M Ω以上 ( 電路與外殼之間 500V) |
|
耐 壓 |
AC 3700V/rms( 電路與外殼之間 ) |
|
電磁特性 |
IEC61326(EMC) |
