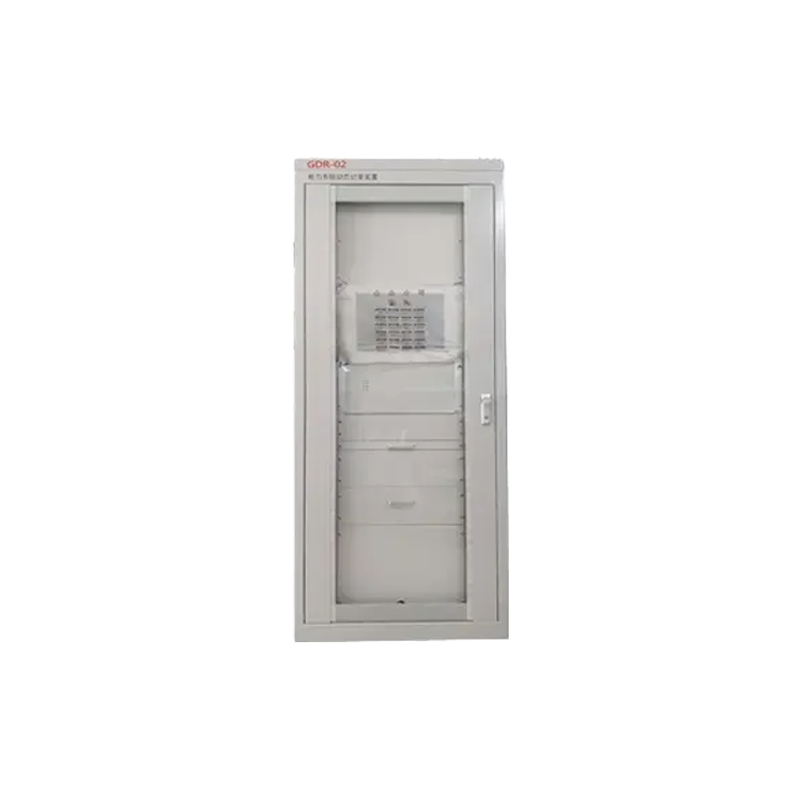

輸 入 信 號

模擬量

32～96路模擬量，可接入工頻量、直流量、中頻量和高頻信號。

工頻額定電壓UN（有效值）：57.7V或100V，

工頻額定電流IN（有效值）：1A或5A，最大過載50倍，持續時間1s

高頻信號：輸入范圍－30V～+30V，輸入頻率0～5KHz

直流信號：0～75mV/5V/30V/150V/300V；4～20mA可選

開關量

32～256路無源或有源接點

輸入回路

功率消耗

交流電壓回路：≤0.5VA/通道

交流電流回路：I_N =5A時，≤1VA/通道；I_N =1A時，≤0.5VA/通道

直流量：與通道類型有關

開關量：≤0.15W/通道

采樣指標

采樣速率：1K、5K、10KHz可選

采樣方式：完全由硬件實現同步采集，同步傳輸，同步誤差≤1/16us

諧波分辨率：最高99次

線性工作范圍：電壓回路0.5V～180V；電流回路0.1～40 IN

采樣精度：16Bits，優于0.5％，相位誤差≤1°

開關量分辨率：0.1ms，與設定的采樣率有關

暫態錄波

啟動方式

a.模擬通道突變量啟動，誤差≤20％

b.模擬通道門限啟動，包括零序通道，誤差≤10％

c.序分量門限啟動，誤差≤10％

d.頻率門限啟動，誤差≤0.05Hz

e.頻率變化率啟動: df/dt≥0.1HZ/s，誤差≤0.05Hz

f.振蕩啟動：1.5s內最大值與最小值之差大于平均值10％

g.諧波啟動，包括三次諧波和五次諧波，誤差≤10％

h.過激磁啟動，誤差≤10％

i.逆功率啟動，誤差≤10％

j.差流啟動，誤差≤10％

k.開關量變位啟動

l.手動啟動和遠方啟動

錄波方式

暫態

記錄

符合《DL/T 553-1994 220～500kV電力系統故障動態記錄技術準則》或《DL/T873-2004微機型發電機變壓器組動態記錄裝置技術條件》規定的暫態數據記錄功能。

慢記錄

符合《DL/T873-2004微機型發電機變壓器組動態記錄裝置技術條件》規定的穩態數據記錄功能。

無啟動

長錄波

上電即開始錄波的方式，在采樣率為1 kHz /2kHz（每周波20/40個采樣值）。

記錄能力

數據接收和處理單元存儲介質：不小于128MB

數據接收和處理單元硬盤（ARM2選配）：不小于40GB

嵌入式管理單元硬盤：不小于40GB

暫態數據記錄文件保存數量：不小于1000個

長錄波數據保存時間：不少于15天

記錄的安全性

2個ARM單元＋錄波管理單元，三重冗余存儲，掉電自保持

長錄波的提取

按開始時間、持續時間

根據越限事件標記

參數

修改

在線修改

錄波器在線運行時，在Windows環境下修改運行參數(具有權限保護)

離線修改

由離線計算機修改后，通過移動盤導入現場錄波器(具有權限保護)

遠傳修改

定值管理部門通過遠傳修改(具有權限保護)

分析

計算功能

故障分析

在線

自動識別線路/主變故障，顯示并上送故障簡要信息、打印故障分析報告

離線

在離線計算機對故障錄波數據進行分析

圖形顯示

a.按通道/對象顯示，顯示通道可選

b.一次值/二次值，瞬時值/有效值，連線/離散采樣點

圖形變換

任意窗口放大，水平放縮，縱向放縮，拷貝，移動

分析計算

諧波、向量、序分量、有功、無功、頻率、阻抗及動作特性分析

輔助工具

導出數據到EXCEL、波形標注、剪貼波形

測距

自動測距

金屬性短路優于2％，雙端測距1％

手動測距

用戶選擇線路和計算點，分析測距

通訊功能

通訊接口

RS232/RS485接口：通過MODEM與調度端進行撥號方式組網，或與監控系統連接，采用IEC870-5- 103規約

RJ45接口：TCP/IP協議、IEC870-5- 103規約

通訊功能

a.事件信息（錄波啟動、越限事件、裝置告警）自動上送

b.按設定條件上送文件或人工調取錄波文件

c.實時監視

d.啟動錄波

實時

功能

a.實時波形（包括通道波形、諧波、差流）

b.模擬通道的有效值、相角差

c.開關量狀態信息

打印

管理

Windows下，默認系統打印機

每次故障錄波后，根據設定的條件（區內故障、開關量變位）打印故障波形和分析報告。

可打印配置文件、定值參數

告警

信號

消息窗口顯示：錄波器、錄波管理單元自檢信息

前置機指示燈：失電信號、錄波信號、裝置異常故障

接點信號（NO+NC）：失電、錄波、裝置異常

通信報文：提供詳細的告警信息

電磁兼容

幅射電磁場干擾試驗GB/T14598.9  IEC61000-4-3  Level Ⅲ

快速瞬變干擾試驗GB/T14598.10 IEC60255-22-4 Level Ⅳ

脈沖群干擾試驗GB/T14598.13 IEC60255-22-1 Level Ⅲ

靜電放電試驗GB/T14598.14 IEC60255-22-2 Level Ⅳ

浪涌（沖擊）抗擾度試驗GB/T 17626.5 IEC61000-4-5  Level Ⅲ

環境

條件

環境溫度：－10～50℃

相對濕度：5％～95％

大氣壓力：86～106Kpa

供電電源

交流

220V；允許偏差：－20％～＋15％；頻率：50HZ

直流

110V/220V；允許偏差：－20％～＋20％

2260mm(2360mm) X 800mm X 600mm(550mm)    (高X寬X深)

包裝后，2450（2550）×980×890mm         (高X寬X深)

重量

260Kg
